압축 공기 시스템 Compressed air systems.

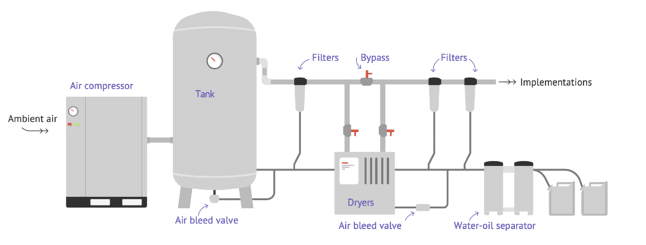

Compressed air systems are widely used in various industries for powering tools, equipment, and processes. These systems involve the generation, treatment, distribution, and utilization of compressed air. Here's an overview of the components and aspects of compressed air systems:

압축 공기 시스템은 도구, 장비 및 프로세스에 전력을 공급하기 위해 다양한 산업에서 널리 사용됩니다. 이러한 시스템에는 압축 공기의 생성, 처리, 분배 및 활용이 포함됩니다. 압축 공기 시스템의 구성 요소와 측면에 대한 개요는 다음과 같습니다.

---

1. Air Compressor: An air compressor is a mechanical device that converts power, typically from an electric motor or an internal combustion engine, into potential energy stored in compressed air. It takes in atmospheric air and compresses it to a higher pressure, resulting in a smaller volume of air. This compressed air can then be used for various tasks, such as operating pneumatic tools, inflating tires, painting, and more. Air compressors come in various types, including reciprocating (piston), rotary screw, and centrifugal compressors, each with its own advantages and applications.

공기 압축기: 공기 압축기는 일반적으로 전기 모터 또는 내연 기관의 동력을 압축 공기에 저장된 위치 에너지로 변환하는 기계 장치입니다. 대기 공기를 흡입하여 더 높은 압력으로 압축하여 공기의 양을 줄입니다. 이 압축 공기는 공압 공구 작동, 타이어 팽창, 페인팅 등과 같은 다양한 작업에 사용될 수 있습니다. 공기 압축기에는 왕복동(피스톤), 회전식 스크류, 원심 압축기 등 다양한 유형이 있으며 각각 고유한 장점과 용도가 있습니다.

• Reciprocating (Piston) Compressors: They use a piston to compress air in a cylinder. They are suitable for small to medium applications.
• 왕복동(피스톤) 압축기: 피스톤을 사용하여 실린더의 공기를 압축합니다. 이는 중소형 애플리케이션에 적합합니다.



• Rotary Screw Compressors: These use helical screws to compress air. They are more efficient and are often used in industrial applications.
• 회전식 스크류 압축기: 나선형 스크류를 사용하여 공기를 압축합니다. 이는 더 효율적이며 산업 응용 분야에서 자주 사용됩니다.



• Centrifugal Compressors: These are used for large-scale applications and rely on centrifugal force to compress air.
• 원심 압축기: 이는 대규모 응용 분야에 사용되며 원심력에 의존하여 공기를 압축합니다.

2. Receiver Tank: A receiver tank, also known as an air tank or air receiver, is a storage vessel used to store compressed air after it leaves the compressor but before it is distributed to various points of use. The tank serves several important functions:

리시버 탱크: 에어 탱크 또는 에어 리시버라고도 알려진 리시버 탱크는 압축 공기가 압축기를 떠난 후 다양한 사용 지점으로 분배되기 전에 압축 공기를 저장하는 데 사용되는 저장 용기입니다. 탱크는 몇 가지 중요한 기능을 수행합니다.

• Air Storage: It provides a reservoir of compressed air that can be drawn upon during periods of high demand, ensuring a consistent supply of air even if the compressor output varies.
• 공기 저장: 수요가 많은 기간 동안 흡입할 수 있는 압축 공기 저장고를 제공하여 압축기 출력이 변하더라도 일관된 공기 공급을 보장합니다.



• Pressure Stabilization: The tank helps to stabilize air pressure fluctuations caused by the intermittent operation of the compressor.
• 압력 안정화: 탱크는 압축기의 간헐적인 작동으로 인해 발생하는 공기 압력 변동을 안정화하는 데 도움이 됩니다.



• Condensate Removal: As compressed air cools, moisture in the air can condense into liquid water. The receiver tank often has a drain at the bottom to remove this condensed water, preventing it from reaching downstream equipment where it could cause damage or affect performance.
• 응축수 제거: 압축 공기가 냉각되면 공기 중의 수분이 액체 물로 응축될 수 있습니다. 리시버 탱크에는 종종 응축수를 제거하기 위한 배수구가 바닥에 있어 손상을 유발하거나 성능에 영향을 줄 수 있는 다운스트림 장비에 도달하는 것을 방지합니다.

3. Dryer: An air dryer is a device used to remove moisture (water vapor) from compressed air, enhancing its quality and preventing potential issues caused by moisture in pneumatic systems. Moisture in compressed air can lead to corrosion, damage to equipment, and compromised performance. There are several types of air dryers, including:

드라이어(Dryer): 에어 드라이어는 압축공기 중의 수분(수증기)을 제거하여 압축공기의 품질을 향상시키고, 공압시스템의 수분으로 인해 발생할 수 있는 문제를 예방하는 데 사용되는 장치입니다. 압축 공기에 수분이 있으면 부식, 장비 손상 및 성능 저하가 발생할 수 있습니다. 공기 건조기에는 다음과 같은 여러 유형이 있습니다.

• Refrigerated Dryers: These work by cooling the compressed air to a temperature where water vapour condenses, allowing it to be separated and drained.
• 냉동식 건조기: 압축 공기를 수증기가 응축되는 온도까지 냉각하여 분리 및 배수할 수 있도록 하는 방식으로 작동합니다.
• Desiccant Dryers: These use adsorption or absorption methods to remove moisture from the air. They use materials called desiccants that have a high affinity for water vapour.
• 건조제 건조기: 흡착 또는 흡수 방법을 사용하여 공기에서 수분을 제거합니다. 그들은 수증기에 대한 친화력이 높은 건조제라는 재료를 사용합니다.
• Membrane Dryers: These use semi-permeable membranes to separate water vapour from the compressed air stream.
• 멤브레인 건조기: 반투과성 멤브레인을 사용하여 압축 공기 흐름에서 수증기를 분리합니다.
• Heat-of-compression (HOC) Dryers: These utilize the heat generated during the compression process to remove moisture from the air.
• 압축열(HOC) 건조기: 압축 과정에서 발생하는 열을 활용하여 공기에서 수분을 제거합니다.



4. Air Filters: Air filters remove contaminants, such as dust, oil, and particulates, from the compressed air. They protect downstream equipment and ensure the air quality meets specific requirements.

공기 필터: 공기 필터는 압축 공기에서 먼지, 오일, 미립자와 같은 오염 물질을 제거합니다. 이는 다운스트림 장비를 보호하고 공기 품질이 특정 요구 사항을 충족하도록 보장합니다.

5. Air Utilization:

• Point-of-Use Applications: Compressed air is utilized for various applications, including:
  • Pneumatic Tools: Such as drills, impact wrenches, and sanders.
  • Automation: Controlling pneumatic cylinders, actuators, and valves in manufacturing processes.
  • Spray Painting: Compressed air is used to atomize paint for even application.
  • Packaging: Powering machines that seal, label, and package products.

5. 공기 이용:

• 사용 시점 응용 분야: 압축 공기는 다음을 포함한 다양한 응용 분야에 활용됩니다.
  • 공압 도구: 드릴, 임팩트 렌치, 샌더 등.
  • 자동화: 제조 공정에서 공압 실린더, 액추에이터 및 밸브를 제어합니다.
  • 스프레이 페인팅: 균일한 도포를 위해 압축 공기를 사용하여 페인트를 분무합니다.
  • 포장: 제품을 밀봉하고 라벨을 붙이고 포장하는 기계에 전원을 공급합니다.

6. Energy Efficiency:

• Efficiency Considerations: Compressed air systems can be energy-intensive. Ensuring proper system design, regular maintenance, leak detection, and using energy-efficient components can significantly reduce energy consumption and operational costs.

6. 에너지 효율성:

• 효율성 고려 사항: 압축 공기 시스템은 에너지 집약적일 수 있습니다. 적절한 시스템 설계, 정기적인 유지 관리, 누출 감지 및 에너지 효율적인 구성 요소 사용을 보장하면 에너지 소비와 운영 비용을 크게 줄일 수 있습니다.

7. Maintenance and Monitoring:

• Regular Maintenance: Routine maintenance of compressors, dryers, filters, and distribution systems is essential to ensure optimal performance and longevity.
• Monitoring Systems: Advanced monitoring systems can help identify inefficiencies, leaks, and issues early, allowing for proactive maintenance.

7. 유지 관리 및 모니터링:

• 정기적인 유지 관리: 압축기, 건조기, 필터 및 분배 시스템의 정기적인 유지 관리는 최적의 성능과 수명을 보장하는 데 필수적입니다.
• 모니터링 시스템: 고급 모니터링 시스템은 비효율성, 누출 및 문제를 조기에 식별하여 사전 예방적인 유지 관리를 가능하게 합니다.

In summary, an air compressor compresses atmospheric air to generate compressed air stored in a receiver tank. A dryer is used to remove moisture from the compressed air, ensuring its quality and preventing potential issues in downstream equipment and processes. Together, these components contribute to the efficient and reliable operation of compressed air systems.

요약하자면, 공기 압축기는 대기 공기를 압축하여 압축 공기를 생성하고, 이 압축 공기는 리시버 탱크에 저장됩니다. 건조기는 압축 공기에서 수분을 제거하여 품질을 보장하고 다운스트림 장비 및 프로세스에서 잠재적인 문제를 방지하는 데 사용됩니다. 이러한 구성 요소는 함께 압축 공기 시스템의 효율적이고 안정적인 작동에 기여합니다.
